Сравнения
Сравнение водяного лучистого отопления с альтернативными системами;
Преимущества системы водяного лучистого отопления по сравнению с системами конвекционного отопления;
- Нет необходимости нагревать воздух при высоких температурах (Тепло передается не воздухом, а тепловым излучением на горячие поверхности.)
- Нет необходимости нагревать весь объем (сначала поверхности, люди и машины, а затем воздух нагреваются тепловым излучением).
- Можно разделить производительность по регионам (Области, где не требуется высокая температура, можно закрыть, не влияя на температуру в местах, где работает система).
- Водяно-лучистое отопление не требует циркуляции воздуха.
- Не создает пыли и движения частиц, работает бесшумно.
- Температура воздуха под потолком намного ниже, чем в системах воздушного отопления, а значит, гораздо меньше теплопотерь (эффект расслоения).
- Поскольку температура поверхности (пола, стены и т. д.) высокая и не создает движения воздуха, ощущение комфорта намного выше.
- Благодаря эффекту излучения повышается ощущение тепла (температура войлока на 2-3 °C выше температуры окружающей среды), поэтому требуемый комфорт может быть обеспечен при более низких заданных температурах и, таким образом, может быть достигнута экономия энергии.
- Снижая заданную температуру окружающего воздуха на 1°C, можно снизить расход топлива в среднем на 6%.
- С водяными лучистыми системами отопления можно сэкономить до 60% по сравнению с воздушным отоплением.
- Поскольку нет движущихся частей, затраты на обслуживание и техническое обслуживание очень низки.
- Средний срок службы водяных лучистых панелей составляет 50 лет.
- Риск возгорания отсутствует, так как не требует подачи электроэнергии и не происходит возгорания внутри помещения.
Преимущества системы мокрого лучистого отопления по сравнению с трубчатыми системами лучистого отопления;
- С водяными лучистыми панелями можно добиться экономии эксплуатационных расходов до 35% по сравнению с трубчатыми лучистыми обогревателями. Эффективность системы достаточно высока по сравнению с трубчатыми радиаторами. Эффективность системы в лучистых обогревателях; Эффективность сгорания представляет собой сумму тепловой эффективности, эффективности излучения, эффективности управления и эффективности конструкции. В то время как эффективность сгорания может быть оптимизирована в зависимости от системы, используемой в водяных лучистых панелях, эта величина постоянна и зависит от устройства горелки в трубчатых лучистых нагревателях. Конденсационные системы, тепловые насосы и т.д. Используя высокоэффективные системы, можно сэкономить только около 12% эффективности сгорания с помощью водяных лучистых панелей. В то время как эффективность излучения может достигать очень серьезных значений, таких как 79% в водяных излучающих панелях, это значение составляет около 55% в стандартных излучателях трубчатого типа. Температуру воды и скорость потока можно регулировать в соответствии с потребностью в водяных излучающих панелях, а эффективность регулирования может достигать таких значений, как 99%, благодаря модуляционным системам отопления. Большинство лучистых обогревателей, трубчатого типа являются каскадными, но даже и они, с модулирующими горелками, не так чувствительны и не могут так точно определить потребность в отоплении, как водяные лучистые панели. Бесконечные дизайнерские возможности водяных лучистых панелей также в значительной степени способствуют максимальному повышению эффективности.
- Водяные лучистые панели обеспечивают более равномерный обогрев по сравнению с трубчатыми излучателями.

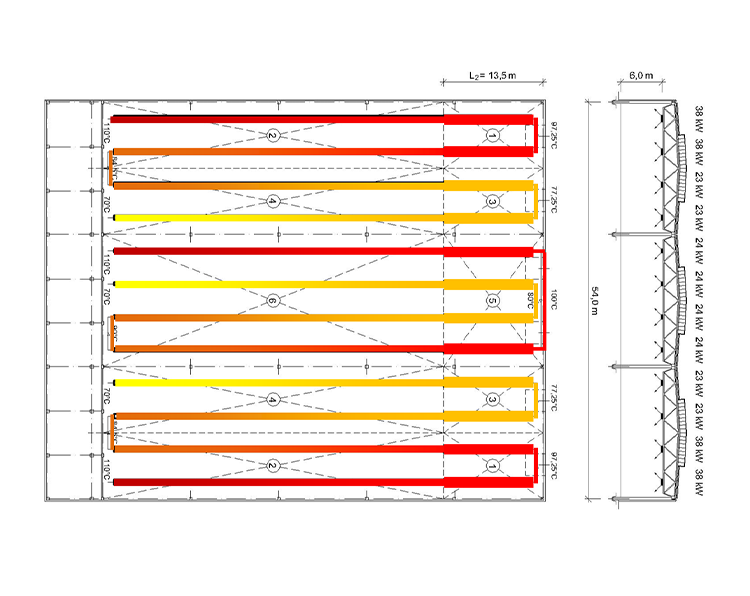

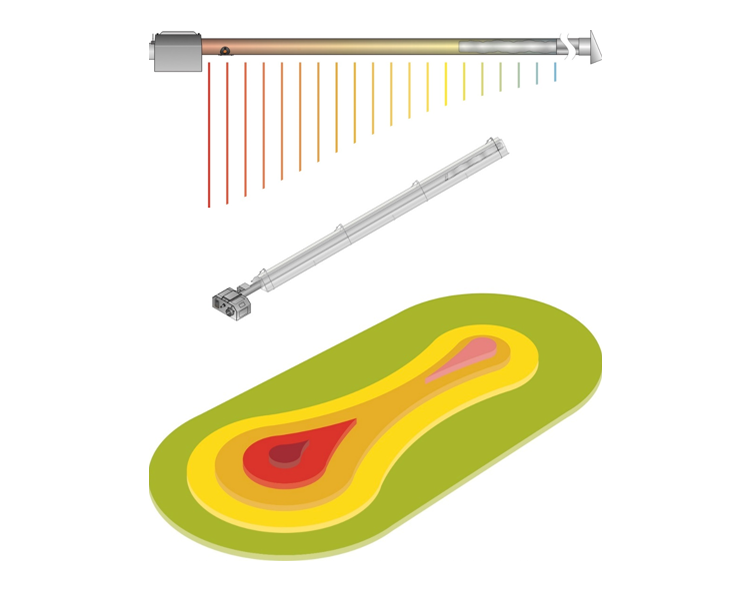

На графике трубчатого излучающего обогрева показана тепловая карта области, на которую действует прямолинейный трубчатый излучатель, а на водяном излучающем графике показан пример применения водяного излучателя. В трубчатых излучателях средняя температура в области, где происходит горение, составляет 650°С, а средняя температура в зоне вывода отработанных газов находится в диапазоне 150°С. Из-за разницы в 500 градусов происходит неравномерное распределение тепла в зоне удара и возникает дискомфорт. С другой стороны, в излучающих воду панелях перепад температур туда и обратно может быть выбран между 5°C и 40°C в зависимости от конструкции. Кроме того, можно обеспечить полностью однородный нагрев, управляя зонами влияния линий подачи (самая горячая линия) и обратных линий (самая холодная линия) в водяных лучистых панелях.
- Водяные лучистые панели, благодаря большой площади поверхности и относительно низкой температуре поверхности, не создают дискомфорта, вызванного высокой температурой поверхности трубчатых излучателей, и обеспечивают гораздо более комфортное отопление.
- Применение дымохода должно применяться к каждому устройству для удаления отработанных газов, которые будут выделяться в результате сгорания в трубчатых радиаторах. При использовании водяных лучистых панелей нет необходимости в установке дымохода в помещении. Никакие действия не предпринимаются на крыше или стенах здания, и здание имеет гораздо более элегантный вид как изнутри, так и снаружи. В тех случаях, когда невозможно или сложно сделать дымоход, использование водяных лучистых панелей дает очень серьезные преимущества.
- В трубчатых излучающих установках линия природного газа должна быть установлена на входе каждого устройства, а также должно быть установлено оборудование для обеспечения безопасности. Это требует серьезных трубопроводов и труда. В системе водяного лучистого отопления достаточно прокладки труб горячей и холодной воды вдоль параллельных лучистых линий, чтобы система работала.
- Водяное лучистое отопление абсолютно бесшумно, а трубчатое лучистое отопление имеет низкий уровень шума за счет горелки и вентилятора.
- Водяное лучистое отопление абсолютно бесшумно, а трубчатое лучистое отопление имеет низкий уровень шума за счет горелки и вентилятора. В водяных лучистых панелях нет подключения к природному газу или электричеству. Таким образом, нет риска возгорания или протечки из-за наличия в помещении водяных лучистых панелей. В трубчатых радиаторах существует риск протечки и возгорания, так как горение происходит внутри устройства, а для горелки требуется электропитание. Кроме того, поскольку в трубчатых лучистых нагревателях температура поверхности очень высока, необходимо соблюдать определенное расстояние между оборудованием и трубчатыми излучателями и изолировать оборудование, чтобы не повредить оборудование (кабели и т. д.), расположенное вблизи источника тепла. поверхности нагревателя и не привести к пожару.
- Поскольку в водяных лучистых панелях нет движущихся частей, отсутствует риск отказа, а затраты на техническое обслуживание и ремонт очень низки. Гарантийный срок водяных лучистых панелей составляет 10 лет, а средний срок службы – 50 лет. С другой стороны, трубчатые излучатели имеют оборудование, которое требует обслуживания и может быть источником отказа, например, горелка. Поэтому риск выхода из строя, затраты на техническое и сервисное обслуживание высоки. Хотя гарантийный срок варьируется от производителя к производителю, максимальный срок службы составляет около 10-15 лет.
- Для трубчатых лучистых нагревателей нельзя использовать какое-либо другое топливо, кроме природного газа или сжиженного нефтяного газа. Однако, поскольку водолучистые панели работают с горячей водой, они могут работать с любым источником тепла, который может производить горячую воду. Таким образом, водяные лучистые панели используются для передачи таких видов топлива, как природный газ, сжиженный нефтяной газ, биогаз, пеллеты, опилки, древесина, уголь, электричество (тепловой насос или комбинированный электрический котел), а также пар, геотермальная энергия или любое отработанное тепло, полученное из возможность подачи воды через теплообменники.
- Отопление помещений может осуществляться с очень низкими и даже нулевыми затратами за счет использования водяных лучистых панелей на объектах, которые выделяют неиспользованное тепло в результате технологического процесса или отходов (таких как опилки), которые могут быть источником энергии при сжигании. Использование этих отходов в трубчатых лучистых нагревателях невозможно.
- Трубчатые излучатели имеют меньшую площадь поверхности, чем водяные излучатели, поэтому площадь их воздействия меньше. Поэтому, когда требуется нагреть определенную площадь, водяные лучистые панели могут быть спроектированы таким образом, чтобы они точно соответствовали требуемой мощности, в то время как в трубчатых излучающих нагревателях может потребоваться выбрать мощность, намного превышающую требования, чтобы обеспечить желаемую площадь обогрева. влияние. Это приводит к увеличению установленной мощности. Газовые компании будут получать абонементы на природный газ и взимать плату за безопасность с объектов за пределами организованных промышленных зон. Эта плата за безопасность рассчитывается на основе максимальной стоимости природного газа, который может быть потреблен на объекте в течение двух месяцев, взимается во время подписки и возвращается при прекращении подписки. При расчете максимального количества природного газа, которое может быть потреблено на объектах, за основу берется суммарная установленная мощность газогорелочных устройств, а не фактическое потребление. Следовательно, чем выше установленная мощность, тем выше страховой взнос. Учитывая непрерывность объекта, залог также может рассматриваться как статья расходов. Низкая установленная мощность водяных лучистых панелей создает в этом отношении серьезное преимущество перед трубчатыми лучистыми обогревателями.
- Водяные лучистые панели можно использовать для охлаждения (охлаждения), а также для обогрева, если это необходимо. Трубчатые радиаторы такой опции не имеют.
Преимущества водяной системы лучистого отопления по сравнению с керамической системой лучистого отопления;
- С водяными лучистыми панелями можно добиться экономии до 35% эксплуатационных расходов по сравнению с керамическими лучистыми обогревателями. Эффективность системы довольно высока по сравнению с керамическими радиаторами. Эффективность системы в лучистых обогревателях; Эффективность сгорания представляет собой сумму тепловой эффективности, эффективности излучения, эффективности управления и эффективности конструкции. В то время как эффективность сгорания может быть оптимизирована в зависимости от системы, используемой в водяных излучающих панелях, это значение является постоянным и зависит от устройства в керамических лучистых нагревателях. Конденсационные системы, тепловые насосы и т.д. Используя высокоэффективные системы, можно сэкономить только около 18% от эффективности сгорания с водолучистыми панелями. В то время как эффективность излучения может достигать очень серьезных значений, таких как 79% в водяных излучающих панелях, это значение составляет около 60% в стандартных керамических радиаторах. Температуру воды и скорость потока можно регулировать в соответствии с потребностью в водяных излучающих панелях, а эффективность регулирования может достигать таких значений, как 99%, благодаря модуляционным системам отопления. Керамические радиаторы, с другой стороны, доступны в ступенчатых и модулированных моделях, но даже модулированные керамические радиаторы не могут так точно реагировать на меняющиеся потребности в отоплении, как водяные лучистые панели. Бесконечные дизайнерские возможности водяных излучающих панелей также в значительной степени способствуют максимальному повышению эффективности.
- Влажные лучистые панели обеспечивают более равномерный нагрев по сравнению с керамическими излучателями.

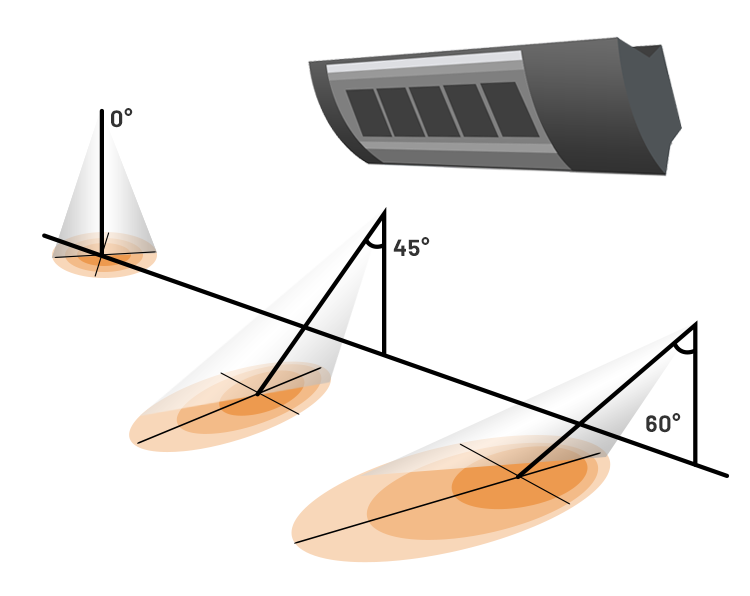

Керамические лучистые обогреватели – это устройства, предназначенные в основном для точечного обогрева. Следовательно, хотя площадь, которую они сканируют излучением, варьируется в зависимости от формы и угла подвески, в целом она довольно мала по сравнению с водяными лучистыми панелями. Из-за высокой температуры поверхности около 900 °C ощущаемая температура в облученной области намного выше, чем в несканированной области. Водяные лучистые панели, с другой стороны, равномерно нагревают все поверхности, подлежащие нагреву, благодаря их более широкой поверхности и площади воздействия. Поскольку площадь поверхности и, следовательно, площадь воздействия керамических излучателей малы, очень сложно сканировать все поверхности в пространстве.
- Водяные лучистые панели, благодаря большой площади поверхности и относительно низкой температуре поверхности, не создают дискомфорта, вызванного высокой температурой поверхности керамических излучателей, и обеспечивают гораздо более комфортное отопление. В водяных лучистых панелях нет холодной зоны, так как обогревается все пространство.
- В керамических лучистых обогревателях нет дымохода, как в трубчатых лучистых обогревателях. В результате сгорания отработанные газы выбрасываются в окружающую среду. Чтобы удалить эти отработанные газы из окружающей среды, на каждый киловатт керамических радиаторов необходимо обеспечить вентиляцию не менее 10 м³/ч. Это значение намного превышает стандартные требования к вентиляции помещения. Так как потребность в дополнительной вентиляции приведет как к потерям электроэнергии, так и к дополнительным потерям тепла, это приведет к дополнительному потреблению природного газа.
- В керамических излучающих устройствах линия природного газа должна быть установлена на каждом входе устройства, а также должно быть установлено оборудование для обеспечения безопасности. Это требует серьезных трубопроводов и труда. В системе водяного лучистого отопления достаточно прокладки труб горячей и холодной воды вдоль параллельных лучистых линий, чтобы система работала.
- В водяных лучистых панелях нет подключения к природному газу или электричеству. Таким образом, нет риска возгорания или протечки из-за наличия в помещении водяных лучистых панелей. С другой стороны, в керамических радиаторах существует риск утечки и возгорания, поскольку они представляют собой устройства с открытым пламенем. Кроме того, поскольку температура поверхности керамических лучистых обогревателей очень высока, очень рискованно использовать их в местах, где есть легковоспламеняющиеся материалы (ткань и т. д.) или горючие растворы.
- Поскольку в водяных лучистых панелях нет движущихся частей, отсутствует риск отказа, а затраты на техническое обслуживание и ремонт очень низки. Гарантийный срок водяных лучистых панелей составляет 10 лет, а средний срок службы – 50 лет. С другой стороны, в керамических радиаторах необходимо регулярно очищать поверхности керамических пластин. Поскольку они используются в больших количествах, затраты на их содержание и обслуживание высоки. Хотя гарантийный срок варьируется от производителя к производителю, максимальный срок службы составляет около 10-15 лет.
- Для керамических лучистых обогревателей нельзя использовать какое-либо другое топливо, кроме природного газа или сжиженного нефтяного газа. Однако, поскольку водолучистые панели работают с горячей водой, они могут работать с любым источником тепла, который может производить горячую воду. Таким образом, водяные лучистые панели используются для передачи таких видов топлива, как природный газ, сжиженный нефтяной газ, биогаз, пеллеты, опилки, древесина, уголь, электричество (тепловой насос или комбинированный электрический котел), а также пар, геотермальная энергия или любое отработанное тепло, полученное из возможность подачи воды через теплообменники.
- Отопление помещений может осуществляться с очень низкими и даже нулевыми затратами за счет использования водяных лучистых панелей на объектах, которые выделяют неиспользованное тепло в результате технологического процесса или отходов (таких как опилки), которые могут быть источником энергии при сжигании. Использование этих отходов в керамических лучистых обогревателях невозможно.
- Так как керамические лучистые обогреватели имеют очень маленькую площадь поверхности по сравнению с водяными лучистыми обогревателями, их площадь воздействия намного меньше. Поэтому, когда требуется нагреть определенную площадь, водяные лучистые панели могут быть спроектированы таким образом, чтобы они точно соответствовали требуемой мощности, в то время как в керамических лучистых обогревателях может потребоваться выбрать мощность намного выше требуемой, чтобы обеспечить желаемую мощность. площадь эффекта. Это приводит к увеличению установленной мощности. Газовые компании будут получать абонементы на природный газ и взимать плату за безопасность с объектов за пределами организованных промышленных зон. Эта плата за безопасность рассчитывается на основе максимальной стоимости природного газа, который может быть потреблен на объекте в течение двух месяцев, взимается во время подписки и возвращается при прекращении подписки. При расчете максимального количества природного газа, которое может быть потреблено на объектах, за основу берется суммарная установленная мощность газогорелочных устройств, а не фактическое потребление. Поэтому чем выше установленная мощность, тем выше цена гарантии. Стоимость обеспечения также можно рассматривать как элемент затрат. Низкая установленная мощность водяных излучающих панелей имеет в этом отношении серьезное преимущество перед керамическими лучистыми обогревателями.
- Водяные лучистые панели можно использовать для охлаждения (обеспечения прохлады), а также для обогрева, если это необходимо. Керамические радиаторы такой функциональности не имеют.
