Водяное лучистое отопление
Что такое лучистое отопление?
Лучистое отопление — это передача тепла от горячего объекта в той же среде к другому объекту с более низкой температурой с помощью энергии электромагнитных волн. Это связано с эффектом излучения, явлением, которое позволяет передавать тепло от объекта к окружающим структурам. Излучение — это естественный механизм, с помощью которого холодная поверхность поглощает тепло, содержащееся или генерируемое поверхностью с более высокой температурой, чем она сама. Поглощенное тепло передается через тепловое излучение.
При излучении воздух в окружающей среде не препятствует теплообмену, сначала прогреваются предметы в окружающей среде, а затем и весь окружающий воздух. На этом же принципе основано и солнечное нагревание Земли.
Что такое лучистось (радиантность)?
Излучение является одним из трех способов излучения тепла. Тепловое излучение, с другой стороны, представляет собой электромагнитную энергию в области инфракрасных лучей. Передача тепла излучением происходит посредством теплового излучения. В отличие от проводимости и конвекции излучение и тепло (тепловое излучение) имеют то преимущество, что они распространяются в вакууме (при отсутствии воздуха), и эта энергия поглощается поверхностью твердых тел, а не воздухом. Это означает, что нет передачи энергии окружающему воздуху. Инфракрасные волны легко распространяются по воздуху и пространству и выделяют тепло только при попадании на такой объект, как поверхность земли или стена дома.
Когда тепловое излучение, испускаемое системой инфракрасных лучей, попадает на объект (стены, полы, предметы интерьера), затронутые молекулы начинают колебаться под действием лучей. Энергия продолжает поглощаться молекулами объекта до тех пор, пока частота колебаний не достигнет частоты теплового излучения. После этого момента тепловое излучение начинает отражаться. Этот эффект человек воспринимает как температурное состояние, вызванное повышенной энергией молекул. Тепловой комфорт – это сочетание температуры воздуха и температуры поверхности.
Поэтому первое ощущение, возникающее при попадании в нагретую радиацией среду, – это комфорт. Как практический пример, при переходе из затененного места в солнечное ощущается более высокая температура, хотя температура воздуха остается прежней. Это связано с тем, что ощущение тепла — это не просто температура воздуха, а сочетание температуры воздуха и температуры поверхности. По мере того, как температура поверхности повышается из-за прямого воздействия солнечных лучей, воспринимаемая температура также увеличивается.

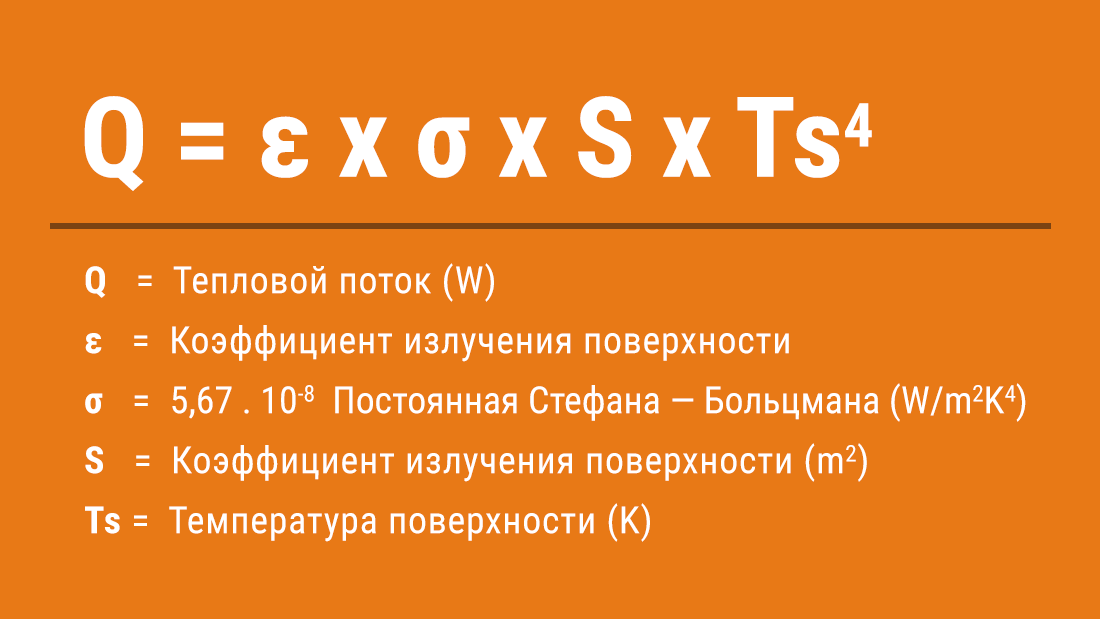

ПЕРЕДАЧА ТЕПЛА ИЗЛУЧЕНИЕМ: максимальное количество излучения, которое может излучать поверхность в зависимости от абсолютной температуры Ts, определяется законом Стефана Больцмана. Как видно из формулы, передача тепла излучением зависит от четвертой степени коэффициента излучения, площади поверхности и температуры поверхности. Формула выражает максимальное количество излучения, которое может излучать поверхность. Количество тепла, которое может быть передано излучением между двумя поверхностями, получается, если представить Ts как разность температур между поверхностями в той же формуле. Следовательно, чем больше значение коэффициента излучения поверхности, разность температур и площадь поверхности, тем больше количество энергии, которое может быть передано излучением.
ИНФРАКРАСНЫЕ ЛУЧИ: Инфракрасное излучение также называют тепловым излучением, потому что наше тело воспринимает его как тепло. Инфракрасное излучение — это естественное излучение, с которым мы сталкиваемся каждый день в различных формах. В то время как солнце излучает инфракрасное излучение и нагревает землю, горячие объекты также излучают инфракрасное излучение. Термин «инфракрасный», означающий ниже красного, указывает на то, что его частота чуть ниже красного цвета видимого света. Практически любая поверхность с температурой выше абсолютного нуля (0° К = -273,15° С) излучает в этом диапазоне. Чем выше температура поверхности, тем выше теплоотдача и, следовательно, инфракрасное излучение.

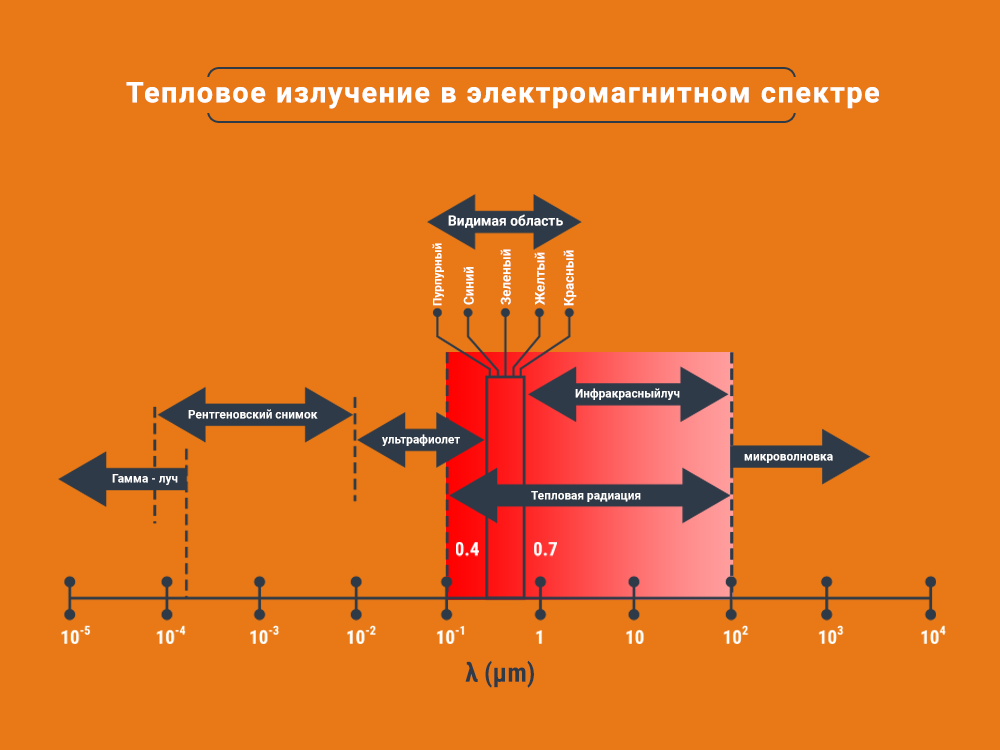

ЭЛЕКТРОМАГНИТНЫЙ СПЕКТР: Диапазон длин волн, в котором эффективно тепловое излучение, указан в электромагнитном спектре. Для систем водяного лучистого отопления эффективность излучения ограничена диапазоном длин волн инфракрасных лучей. Поэтому он не оказывает вредного воздействия на здоровье человека, такого как гамма-лучи, рентгеновские лучи, ультрафиолетовые лучи.
Водяное лучистое отопление
Водяные системы лучистого отопления активно используются в мире с 1950-х годов, но в последние годы, параллельно с увеличением значения, придаваемого комфорту и энергоэффективности, значительно возрос интерес и спрос на системы водяного лучистого отопления. Водяные излучающие панели в основном состоят из прецизионных стальных труб, излучающих панелей (алюминий или лист с покрытием), изоляции и монтажного оборудования. В простейшем случае трубы, по которым циркулирует горячая вода, нагревают поверхность излучающей панели. Обогреваемые панели со специальным покрытием передают свое тепло живым существам и предметам в окружающей среде, которые необходимо нагреть с помощью излучения (инфракрасных лучей). Энергия, передаваемая водянистыми лучистыми панелями, в первую очередь нагревает эти живые существа и предметы, а затем окружающий воздух.
Производство горячей воды, необходимой для снабжения циркулирующей в трубах водой, может обеспечиваться котлами, работающими на любом виде топлива, тепловыми насосами или источниками-утилизаторами. Горячая вода, приготовленная в теплогенераторе, передается по трубам к излучающим панелям, установленным на потолке отапливаемого помещения. После передачи тепла горячей воды, циркулирующей в излучающей панели, на панели, она возвращается к источнику тепла.
Панели водяного лучистого отопления представляют собой модульные конструкции. Необходимые площади поверхности панелей можно получить, комбинируя нужное количество модулей определенных размеров. Таким образом, потребность в тепле любого помещения может быть полностью и точно удовлетворена. Соединённые между собой водяные лучистые панели не только создают необходимую площадь поверхности нагрева, но и служат распределительным трубопроводом. Таким образом, также экономятся затраты на трубопроводы и трудозатраты. Обогрев помещения равномерно расположенными на потолке лучистыми панелями всегда обеспечивает температуру пола на несколько градусов выше температуры воздуха в помещении. Это создает более естественное и комфортное ощущение тепла.
С лучистыми панелями с горячей водой, промышленными объектами, складскими помещениями, спортивными залами, станциями технического обслуживания поездов, ангарами для самолетов, лекционными залами, животноводческими фермами, теплицами и т. д. Данная система, в отличии от других имеющихся систем, позволяет сэкономить более 40% энергии при отоплении зданий с высокими потолками. Водяные лучистые панели обладают многими важными характеристиками, особенно при рассмотрении вопроса об отоплении зданий с высокими потолками и/или повышенной пожароопасностью.
КОМФОРТНО!
- Обеспечивает равномерное распределение температуры
- Не создает потока воздуха
- Работает бесшумно
- Создает дополнительный комфорт благодаря высокому эффекту излучения
- За счет создания высокой температуре пола, обеспечивает оптимальный комфорт
ЭКОНОМИЧНО!
- Не требует затрат на техническое и сервисное обслуживание
- Может работать с возобновляемыми и отработанными источниками энергии
- Обладает высокой энергоэффективностью (эффективность излучения до 79%)
- Нет необходимости использовать природный газ (можно использовать уголь, опилки, пеллеты/топливные гранулы и т.д.)
- Панели в неиспользуемых местах можно закрыть с помощью клапанов с электроприводом
ПРАКТИЧНО!
- Легко и быстро монтируется
- Время выхода на режим очень мало
- Можно адаптировать для использования при любой высоте потолка (4 метра – 40 метров)
- Нет необходимости в дымоходе или дополнительной вентиляции в помещении
- для трубопровода минимален.
НИКАКОГО ВРЕДА ДЛЯ ЗДОРОВЬЯ!
- Окружающий воздух чистый, так как продукты сгорания не выделяются в окружающий воздух
БЕЗОПАСНО!
- Отсутствие риска возгорания
- Отсутствие риска вспышки и взрыва
- Отсутствие риска утечки отработанного или природного газа в помещение
ЗАБОТИТСЯ ОБ ОКРУЖАЮЩЕЙ СРЕДЕ!
- Благодаря высокой эффективности минимизирует выбросы NOx(нитрита азота) и CO2(углекислого газа) в систему отопления
- может использоваться с возобновляемыми источниками энергии и отработанным теплом
КОМПАКТНО, АДАПТИРУЕМО И СТИЛЬНО!
- Обеспечивает возможность монтажа по высоте, ширине и длине в соответствии с потребностями
- Монтируется на потолке, что экономит место
- Обогрев и охлаждение (остужение) могут быть выполнены с помощью одних и тех же панелей
- Это придает эстетичный вид площадь с его простым и элегантным внешним видом
ОБЛАСТЬ ВОЗДЕЙСТВИЯ и ОПТИМИЗАЦИЯ КОНСТРУКЦИИ:

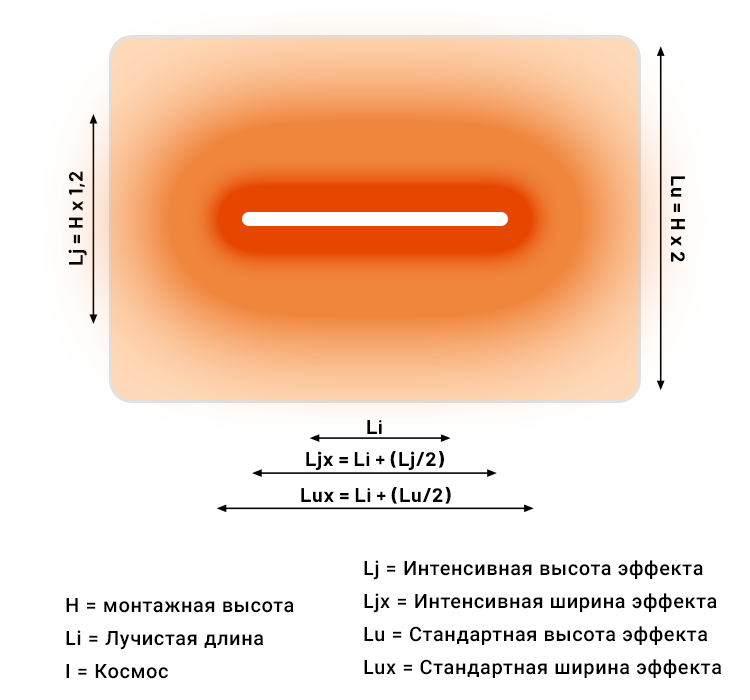

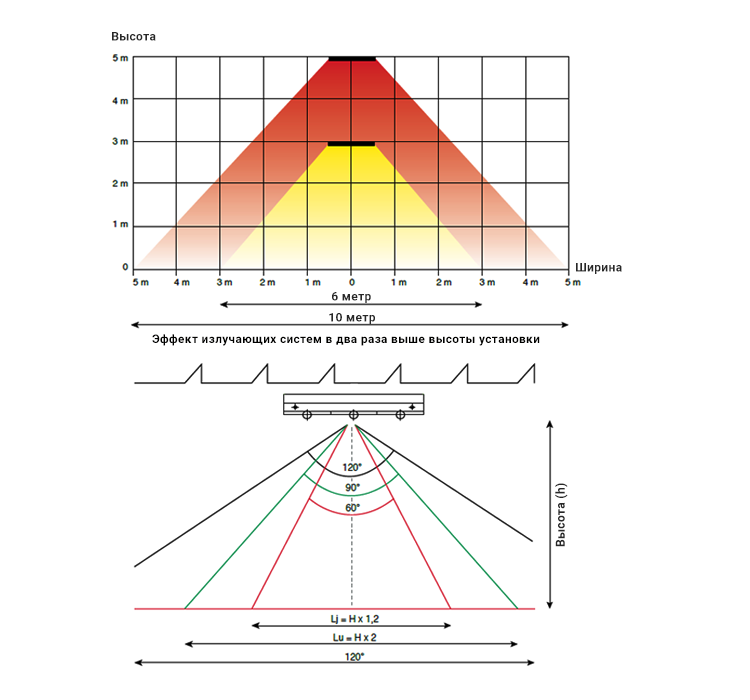

Общая мощность водяных излучающих панелей определяется по потерям тепла. Однако для обеспечения однородного и комфортного обогрева помимо мощности очень важно и размещение панелей. Водяные излучающие панели воздействуют на площадь, примерно вдвое превышающую высоту подвеса.

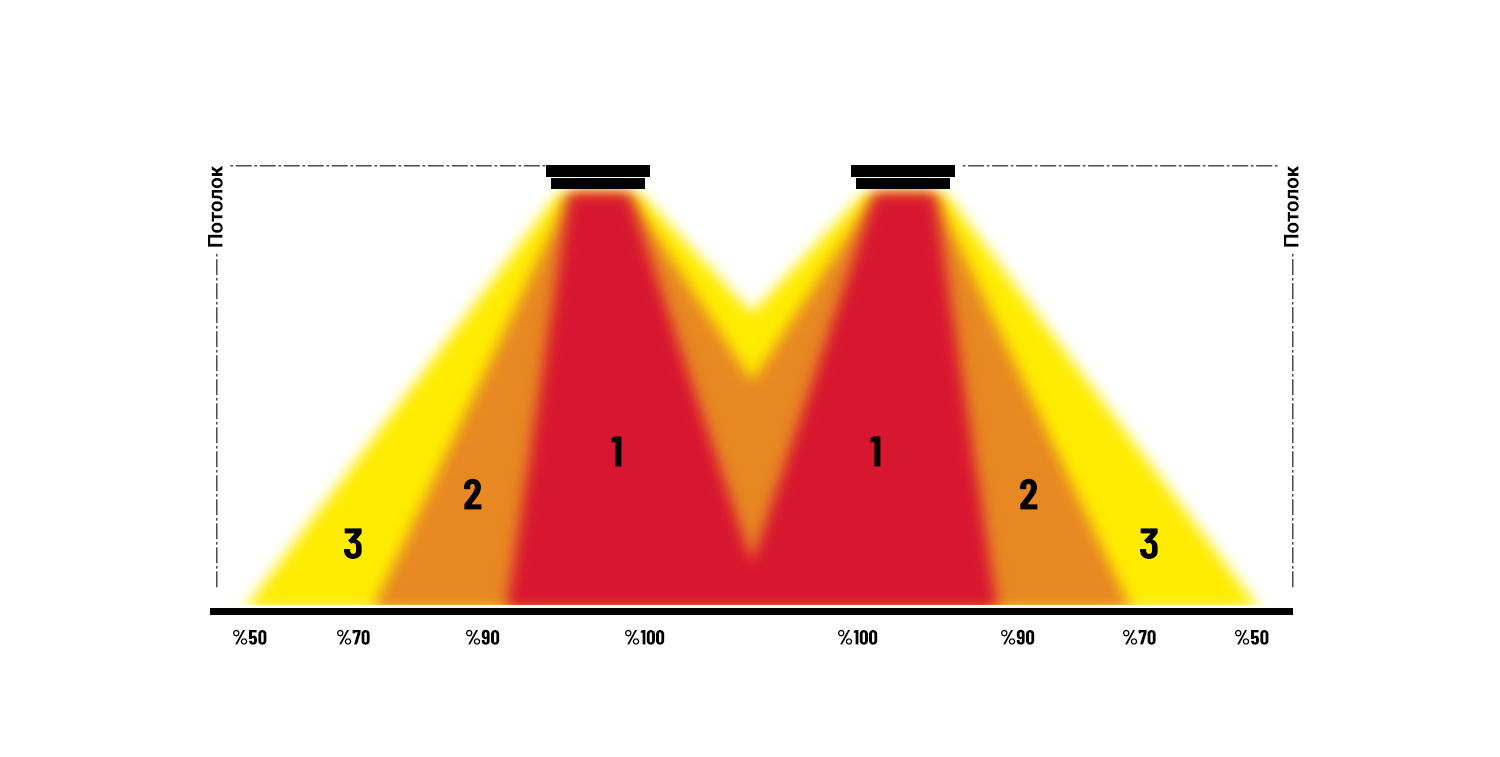

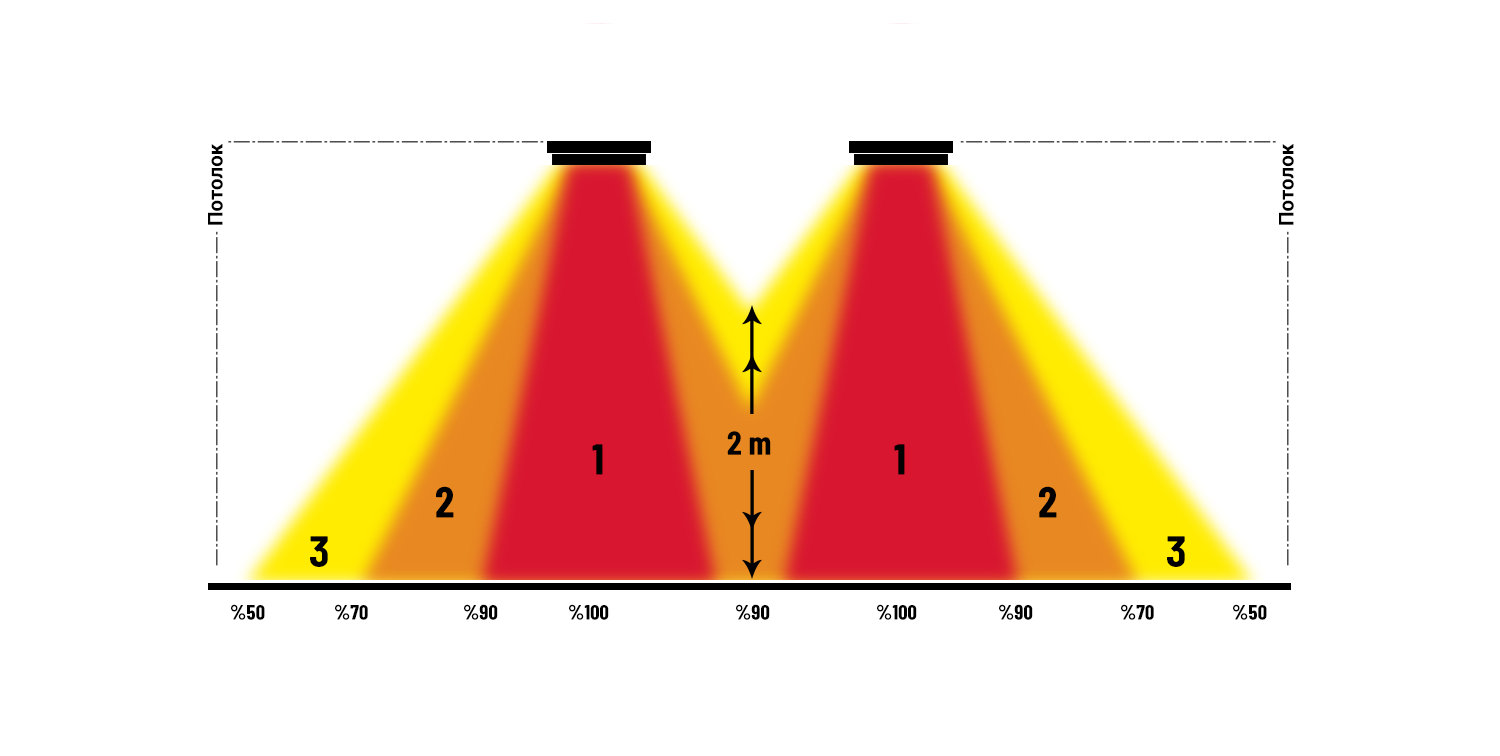

Области влияния Если 1-й регион разделить на регионы как зону плотного воздействия, 2-й регион как стандартную зону воздействия и 3-й регион как зону слабого воздействия
