Водяная лучистая панель;

Водяные лучистые панели, которые используются в мире уже много лет, в нашей стране также пользуются спросом из-за их низкой энергоемкости, комфорта и возможности работы с различными источниками тепла. Энергоэффективность систем кондиционирования воздуха с каждым днем становится все более важной из-за масштабов ущерба, наносимого природе ископаемым топливом, и его высокой стоимости. В результате длительной и кропотливой научно-исследовательской работы, SRP начала производство в 2021 году как первый и единственный отечественный бренд водяных лучистых панелей в Турции. Наш бренд был вдохновлен инициалами слов «Water Radiant Panel», и торговая марка была зарегистрирована в 2019 году. SRP был разработан компанией Neoplant Mühendislik A.Ş., которая является турецким дистрибьютором чешского производителя лучистых панелей Kotrbaty, который реализовал около 6000 проектов водяного лучистого отопления в мире и является пионером в разработке систем водяного лучистого отопления.

Компания Neoplant Mühendislik A.Ş.  успешно установила систему водяного лучистого отопления мощностью около 25 МВт с 2016 года и сыграла ведущую роль во внедрении системы водяного лучистого отопления в Турции благодаря своему опытному и стремящемуся к развитию персоналу. Neoplant Mühendislik A.Ş.  стремится обеспечить обогрев особенно высоких потолочных конструкций с минимально возможными затратами и высочайшим уровнем комфорта с помощью водяных лучистых панелей SRP, которые компания разработала благодаря опыту, полученному в этом процессе.

SRP стремится внести свой вклад в экономику страны, производя продукцию и услуги с добавленной стоимостью, одновременно служа миссии устойчивого будущего, сокращая выбросы CO2, которые являются одной из основных причин глобального потепления и изменения климата, удовлетворяя потребности в отоплении зданий с высокими потолками при минимальных затратах с наивысшим КПД.

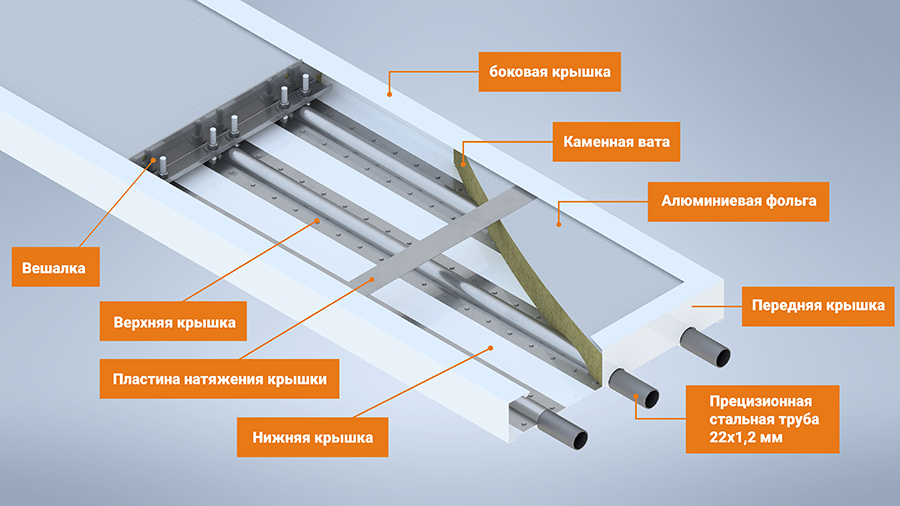

Структура Srp;

Панель: оцинкованная со специальным покрытием в модулях по 300 мм.

Труба: прецизионная стальная труба Ø 22 мм.

Боковые крышки: Стальной лист со специальным покрытием.

Изоляция: покрытие из алюминиевой фольги на минеральной вате толщиной 40 мм.

Ширина: nx 300 мм (мин.: 300 мм, макс.: ширина 1200 мм).

Длина: 2 м, 3 м, 4 м, 6 м.

Соединение панелей: соединение пресс-фитингами 22 мм.

Среда: вода 40–120 °C (PN6).

Варианты гидравлического подключения: параллельное (R1), последовательное (R3), последовательное + параллельное (R2).

Контроль мощности:

  • Контролируемый поток.
  • Температурный контроль.

Варианты управления:

  • Двухходовой моторизованный клапан + циркуляционный насос.
  • Трехходовой моторный клапан + циркуляционный насос.
  • Струйный насос + контроллер.

Варианты гидравлической балансировки:

  • Ссылка Тихельмана.
  • Габаритные размеры;

Габаритные размеры;

Масса;

КОЛИЧЕСТВО
МОДУЛЕЙ		 Ширина
излучающей
панели 		ВЕС (кг)
Панель L = 2 м Панель L = 3 м Панель L = 4 м Панель L = 6 м
С водой Пустая С водой Пустая С водой Пустая С водой Пустая
1 300 12,8 11,1 18,9 16,2 25,3 21,7 37,4 32
2 600 24,2 20,6 35,6 30,1 47,7 40,4 70,4 59,6
3 900 35,6 30,1 52,3 44,1 70 59,2 103,4 87,2
4 1200 47,8 40,5 70,2 59,4 94,1 79,6 139 117,3

Тепловая мощность (горячая вода);

ΔT
[К] 		ШИРИНА ПАНЕЛИ (мм)
SRP 300 [Вт/м] SRP 600 [Вт/м] SRP 900 [Вт/м] SRP 1200 [Вт/м]
30 89 162 235 308
35 107 195 283 371
40 126 229 333 436
45 145 263 383 502
50 163 299 435 570
55 183 336 487 640
60 203 372 542 710
65 224 410 596 782
70 245 449 652 856
75 265 487 708 930
80 286 526 765 1.005
85 308 565 823 1.080
90 330 606 881 1.158

Сертификат HLK и EN 14037;

Европейская норма EN 14037, определяющая квалификационные условия для водяных лучистых панелей, определяет стандарты качества продукта. В норме оцениваются такие свойства, как защита поверхности, устойчивость точек подвеса, прочность на сжатие и допуски на размеры. Норма также определяет метод испытаний, который следует использовать при определении теплоемкости панелей. Измерение теплоемкости проводят в закрытой испытательной камере с охлаждаемой шестигранной поверхностью. Теплоизоляция выполнена на панели с заданными характеристиками. Некоторые стандарты испытаний заключаются в том, что во время испытания нет разницы температур между шестью поверхностями помещения, поток воды в трубах турбулентный, а комнатная температура измеряется двумя термометрами, один из которых чувствителен к воздействию радиации. и другой стандарт. Эти испытания также позволяют определить среднюю температуру поверхности панели и процентное соотношение излучаемой теплоемкости к общей теплоемкости.

Несмотря на различия между результатами, полученными в результате лабораторных испытаний, и фактическими результатами из-за того, что факторы окружающей среды различны, значения теплоемкости и эффективности излучения, полученные в соответствии с нормой EN 14037, позволяют использовать водолучистые панели в рынке для сравнения друг с другом.

Водолучистые панели SRP были протестированы и сертифицированы в соответствии с нормами EN14037 в лабораториях HLK Stuttgart, и такие значения, как теплоемкость и эффективность излучения, указанные в технических таблицах, основаны на этих отчетах об испытаниях.
